Schéma de principe de branchement de phares additionnels ou de barre led sur un véhicule.

Vous pouvez télécharger ci dessous le raccordement d'éclairage additionnel pour votre véhicule au format PDF.

Ceci est un schéma universel, convenant à la plupart des véhicules, que vous souhaitiez raccorder des phares additionnels, une barre led ou des phares de travail.

Il vous appartient de définir correctement la section des fils d'alimentation et l'ampérage des fusibles, et de rester raisonnable quant à la puissance de votre éclairage par rapport aux capacités électriques de votre véhicule.

La formule théorique est :

P=UI
P puissance en watts
U voltage en volts
I intensité en amp

Exemple : Pour une consommation de 60w : 60 (w) / 12 (v) = 5 (A)

Ce schéma n'engage en rien notre responsablité en cas d'erreur de notre part, de mauvais branchement, ou de branchement inadapté.

Vous pouvez également, pour plus de facilité, acheter un faisceau précablé adapté à votre éclairage additionnel.

Schéma universel de raccordement de phares additionnels ou de barre led pour tous véhicules

120 watts LED = 480 watts halogène (ampoules classiques)
Le rapport lumen/watt est 4 fois plus élevé avec la technologie LED.

Dimensions X-PRO RALLYE Longue Portée :
Longueur : 60,2 cm
Hauteur : 6,6 cm
Profondeur : 10,4 cm

Présentation du produit X-PRO RALLYE Longue portée

Cette rampe est destinée a obtenir un éclairage ultra puissant en longue portée. Il remplace les légendaires Oscar en les surpassant d'un point de vu puissance (éclaire 2 à 3 fois plus loin) et d'un point de vue robustesse (pas de risque de griller l'amploule)


Caractéristiques techniques :

Puissance : 120 watts
Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)
Puissance d’éclairage : 15 600 lumens
12 LED Longue portée.
Couleur lumière : 6 000 K (lumière du jour)
Durée de vie des LED : 50 000 heures
Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)
Dimension (Longeur x Hauteur x Profondeur) : 60,2cm x 6,6cm x 10,4cm


Contenu du Kit :

1 x Rampe X-PRO RALLYE Longue portée pré-cablée (fils + et -)
2 x Pattes de fixations latérales
4 x Vis de fixations Rampe
2 x Vis de fixations Pattes de fixations

L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

Présentation de la gamme X-PRO RALLYE

La gamme X-PRO a été developpée spécialement pour le course automobile et plus précisement au Rallye. Elle respecte la réglementation de la FFSA du 28 octobre 2015 relatif à l'éclairage LED. La technologie LED garantit un éclairage 3 à 4 fois plus puissant qu’un éclairage classique. Le design Racing des produits X-PRO RALLYE et le rapport lumen/watt le plus haut du marché font de cette gamme la référence de l’éclairage additionnel de course.  Avec une durée de vie 10 fois supérieure à une ampoule à incandescence ou halogène, cette gamme offre une robustesse exceptionnelle :

Etanche à la poussière et à l’eau (immersion à 1 mètre de profondeur)
Résistant aux chocs et aux fortes vibrations (chute de 5 mètres)
Résistant aux températures extrêmes (-40°C à 85°C)
Châssis en aluminium renforcé

180 watts LED = 720 watts halogène (ampoules classiques)
Le rapport lumen/watt est 4 fois plus élevé avec la technologie LED.

Dimensions X-PRO RALLYE Longue Portée :
Longueur : 87,2 cm
Hauteur : 6,6 cm
Profondeur : 10,4 cm


Présentation de la gamme X-PRO RALLYE

La gamme X-PRO a été developpée spécialement pour le course automobile et plus précisement au Rallye. Elle respecte la réglementation de la FFSA du 28 octobre 2015 relatif à l'éclairage LED. La technologie LED garantit un éclairage 3 à 4 fois plus puissant qu’un éclairage classique. Le design Racing des produits X-PRO RALLYE et le rapport lumen/watt le plus haut du marché font de cette gamme la référence de l’éclairage additionnel de course.  Avec une durée de vie 10 fois supérieure à une ampoule à incandescence ou halogène, cette gamme offre une robustesse exceptionnelle :

Etanche à la poussière et à l’eau (immersion à 1 mètre de profondeur)
Résistant aux chocs et aux fortes vibrations (chute de 5 mètres)
Résistant aux températures extrêmes (-40°C à 85°C)
Châssis en aluminium renforcé

Présentation du produit X-PRO RALLYE 180 Combinée

Cette rampe est destinée a obtenir un éclairage ultra puissant en longue portée. Il remplace les légendaires Oscar en les surpassant d'un point de vu puissance (éclaire 2 à 3 fois plus loin) et d'un point de vue robustesse (pas de risque de griller l'amploule)

Caractéristiques techniques :

Puissance : 180 watts

Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)

Puissance d’éclairage : 23 400 lumens

12 LED Longue portée au centre + 2 × 3 LED Vision large sur les côtés

Couleur lumière : 6 000 K (lumière du jour)

Durée de vie des LED : 50 000 heures

Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)

Dimension (Longeur x Hauteur x Profondeur) : 87,2cm x 6,6cm x 10,4cm

Contenu du Kit :

1 x Rampe X-PRO RALLYE 180 Combiéne pré-cablée (fils + et -)
2 x Pattes de fixations latérales
4 x Vis de fixations Rampe
2 x Vis de fixations Pattes de fixations

L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

60 watts LED = 240 watts halogène (ampoules classiques)
Le rapport lumen/watt est 4 fois plus élevé avec la technologie LED.

Dimensions X-PRO RALLYE Longue Portée :
Longueur : 33,5 cm
Hauteur : 6,6 cm
Profondeur : 10,4 cm


Présentation de la gamme X-PRO RALLYE

La gamme X-PRO a été developpée spécialement pour le course automobile et plus précisement au Rallye. Elle respecte la réglementation de la FFSA du 28 octobre 2015 relatif à l'éclairage LED. La technologie LED garantit un éclairage 3 à 4 fois plus puissant qu’un éclairage classique. Le design Racing des produits X-PRO RALLYE et le rapport lumen/watt le plus haut du marché font de cette gamme la référence de l’éclairage additionnel de course.  Avec une durée de vie 10 fois supérieure à une ampoule à incandescence ou halogène, cette gamme offre une robustesse exceptionnelle :

Etanche à la poussière et à l’eau (immersion à 1 mètre de profondeur)
Résistant aux chocs et aux fortes vibrations (chute de 5 mètres)
Résistant aux températures extrêmes (-40°C à 85°C)
Châssis en aluminium renforcé

Présentation du produit X-PRO RALLYE 6 Longue portée

Cette rampe est destinée a obtenir un éclairage ultra puissant en longue portée. Il remplace les légendaires Oscar en les surpassant d'un point de vue puissance (éclaire 2 à 3 fois plus loin) et d'un point de vue robustesse (pas de risque de griller l'amploule)

Caractéristiques techniques :

Puissance : 60 watts

Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)

Puissance d’éclairage : 7 800 lumens

6 LED Longue portée.

Couleur lumière : 6 000 K (lumière du jour)

Durée de vie des LED : 50 000 heures

Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)

Dimension (Longeur x Hauteur x Profondeur) : 33,5cm x 6,6cm x 10,4cm

Contenu du Kit :

1 x Rampe X-PRO RALLYE 60 pré-cablée (fils + et -)
2 x Pattes de fixations latérales
4 x Vis de fixations Rampe
2 x Vis de fixations Pattes de fixations

L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

120 + 30 + 30 watts LED = 480 + 120 + 120 watts halogène (ampoules classiques)
Le rapport lumen/watt est 4 fois plus élevé avec la technologie LED.

Présentation du kit complet X-PRO RALLYE (Longue portée + phares de virages)

Ce kit permet d'équiper de manière complete un véhicule de course. il dispose d'une rampe destinée à obtenir un éclairage ultra puissant en longue portée qui remplace les légendaires Oscar en les surpassant d'un point de vu puissance (éclaire 2 à 3 fois plus loin) et d'un point de vue robustesse (pas de risque de griller l'amploule). Il dispose également de deux phares de virages permettant d'obtenir une vision optimale dans les virages et sur les bas-cotés.


Caractéristiques techniques :

Puissance : 120 + 30 + 30 watts
Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)
Puissance d’éclairage : 15 600 + 3900 + 3900 lumens
12 LED Longue portée + 2 x 3 LED Vision large.
Couleur lumière : 6 000 K (lumière du jour)
Durée de vie des LED : 50 000 heures
Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)
Dimension X-PRO Longue portée (Longeur x Hauteur x Profondeur) : 60,2cm x 6,6cm x 10,4cm
Dimension X-PRO Phares de virages (Longeur x Hauteur x Profondeur) : 19,7cm x 6,6cm x 10,4cm

Contenu du Kit :

1 x Rampe X-PRO RALLYE Longue portée pré-cablée (fils + et -)
2 x phares X-PRO RALLYE Phare de virages pré-cablée (fils + et -)
3 x 2 Pattes de fixations latérales
3 x 4 Vis de fixations Rampe
3 x 2 Vis de fixations Pattes de fixations

L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

Présentation de la gamme X-PRO RALLYE

La gamme X-PRO a été developpée spécialement pour le course automobile et plus précisement au Rallye. Elle respecte la réglementation de la FFSA du 28 octobre 2015 relatif à l'éclairage LED. La technologie LED garantit un éclairage 3 à 4 fois plus puissant qu’un éclairage classique. Le design Racing des produits X-PRO RALLYE et le rapport lumen/watt le plus haut du marché font de cette gamme la référence de l’éclairage additionnel de course.  Avec une durée de vie 10 fois supérieure à une ampoule à incandescence ou halogène, cette gamme offre une robustesse exceptionnelle :

Etanche à la poussière et à l’eau (immersion à 1 mètre de profondeur)
Résistant aux chocs et aux fortes vibrations (chute de 5 mètres)
Résistant aux températures extrêmes (-40°C à 85°C)
Châssis en aluminium renforcé

Prix pour la paire

2 x 30 watts LED = 2 x 120 watts halogène (ampoules classiques)
Le rapport lumen/watt est 4 fois plus élevé avec la technologie LED.

Dimensions X-PRO RALLYE :
Longueur : 19,7 cm
Hauteur : 6,6 cm
Profondeur : 10,4 cm

Présentation du produit X-PRO RALLYE Phares de virages

Ces deux phares de virage sont destinées à obtenir un éclairage puissant et diffus pour une visibilité maximale dans les virages et les cotés de la route.

Caractéristiques techniques :

Puissance : 2 x 30 watts
Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)
Puissance d’éclairage : 2 x 3900 lumens
2 x 3 LED Vision large.
Couleur lumière : 6 000 K (lumière du jour)
Durée de vie des LED : 50 000 heures
Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)
Dimension (Longeur x Hauteur x Profondeur) : 19,7cm x 6,6cm x 10,4cm


Contenu du Kit :

2 Rampes X-PRO RALLYE Phare de virages pré-cablées (fils + et -) + 2 x 2 Pattes de fixations latérales + 2 x 4 Vis de fixations Rampe + 2 x 2 Vis de fixations Pattes de fixations

L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

Présentation de la gamme X-PRO RALLYE

La gamme X-PRO a été developpée spécialement pour le course automobile et plus précisement au Rallye. Elle respecte la réglementation de la FFSA du 28 octobre 2015 relatif à l'éclairage LED. La technologie LED garantit un éclairage 3 à 4 fois plus puissant qu’un éclairage classique. Le design Racing des produits X-PRO RALLYE et le rapport lumen/watt le plus haut du marché font de cette gamme la référence de l’éclairage additionnel de course.  Avec une durée de vie 10 fois supérieure à une ampoule à incandescence ou halogène, cette gamme offre une robustesse exceptionnelle :

Etanche à la poussière et à l’eau (immersion à 1 mètre de profondeur)
Résistant aux chocs et aux fortes vibrations (chute de 5 mètres)
Résistant aux températures extrêmes (-40°C à 85°C)
Châssis en aluminium renforcé

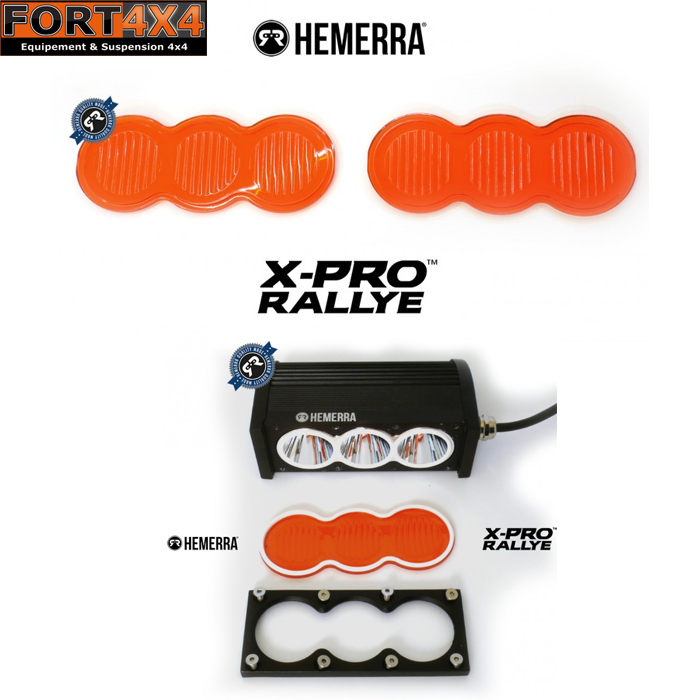

Paire de vitres d'adaptation orange vision large pour rampe XPRO RALLYE

Ces vitres ultra renforcées se montent sur toutes les rampes XPRO RALLYE. Elles permettent d'obtenir un faisceau de type large d'une luminosité orange.

Contenu du Kit :

2 x Vitre d'adaptation orange vison large pour rampe XPRO RALLYE
L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

Paire de vitres d'adaptation orange longue portée pour rampe XPRO RALLYE

Ces vitres ultra renforcées se montent sur toutes les rampes XPRO RALLYE. Elles permettent d'obtenir un faisceau de type longue portée d'une luminosité orange.

Contenu du Kit :

2 x Vitre d'adaptation orange longue portée pour rampe XPRO RALLYE
L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

Paire de vitres d'adaptation transparentes vision large pour rampe XPRO RALLYE

Ces vitres ultra renforcées se montent sur toutes les rampes XPRO RALLYE. Elles permettent d'obtenir un faisceau de type large d'une luminosité blanche.

Contenu du Kit :

2 x Vitre d'adaptation transparente vision large pour rampe XPRO RALLYE
L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

Paire de vitres d'adaptation transparentes longue portée pour rampe XPRO RALLYE

Ces vitres ultra renforcées se montent sur toutes les rampes XPRO RALLYE. Elles permettent d'obtenir un faisceau de type longue portée d'une luminosité blanche.

Contenu du Kit :

2 x Vitre d'adaptation transparente longue portée pour rampe XPRO RALLYE
L'ensemble est livré dans un colis rembourré avec de la mousse afin de garantir un transport sans risque.

RAMPE LED ETX-PRO 36W HEMERRA AVEC KIT FIXATION PONTET POUR QUAD OU MOTO

Ce kit contient une rampe LED Hemerra ETX-PRO 36 et la fixation ETX-FIX 36. Cette derniere permet de fixer l'éclairage ETX-PRO 36 directement au pontet de votre Quad. Le design de la fixation ETX-FIX garantie une tenue parfaite de la rampe LED avec un poids et un encombrement minimisé pour optimiser les performances.

Les entraxes de fixation sont de 100 mm et 65 mm, ce qui correspond aux entraxes des pontets de la plupart des quads sportifs.

Si toutefois vos pontets ont une cote differente (plus petit pour les moto cross), vous pourrez aisement percer 2 trous sur l ETX-FIX

Il s'agit de la barre LED la plus compacte signée Hemerra. Son rapport puissance/taille très élèvé en fait son atout principal (3 000 lumen contre 1 800 pour une ampoule H4) pour seulement 21 cm de longueur.

La gamme ETX-PRO est la gamme professionnelle d’éclairage additionnel pour véhicule. La technologie LED garantit un éclairage 3 à 4 fois plus puissant qu’un éclairage classique. Le design Racing des produits ETX-PRO et le rapport lumen/watt le plus haut du marché font de cette gamme la référence de l’éclairage additionnel.  Avec une durée de vie 10 fois supérieure à une ampoule à incandescence ou halogène, cette gamme offre une robustesse exceptionnelle :

Etanche à la poussière et à l’eau (immersion à 1 mètre de profondeur)

Résistant aux chocs et aux fortes vibrations (chute de 5 mètres)

Résistant aux températures extrêmes (-40°C à 85°C)

Châssis en aluminium renforcé

• Puissance : 36 watts

• Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)

• Puissance d’éclairage : 3 060 lumens

• 12 LED : 8 LED en faisceau large (60°) + 4 LED en faisceau long (30°). Les LED en faisceau large sont réparties équitablement de chaque coté de la barre pour optimiser la vision latérale. La combinaison des deux types de LED (long et large) permet de disposer d'un faisceau à la fois profond en longue portée et diffusée pour une parfaite visibilité à courte et moyenne distance.

• Couleur lumière : 6 000 K (lumière du jour)

• Durée de vie des LED : 30 000 heures

• Dimension (Longeur x Hauteur x Profondeur) : 21,2cm x 11,5cm x 8,0cm

• Entraxe des deux vis de fixation : 15,8cm

• Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)

Fixation pour barre led sur tube diamètre 22mm

0,875 pouces

Marque Hemerra, vendu par paire

Fixations pivotables à 360°

Fixation pour barre led sur tube diamètre 25mm

1 pouce

Marque Hemerra, vendu par paire

Fixations pivotables à 360°

Fixation pour barre led sur tube diamètre 32mm

1,25 pouces

Marque Hemerra, vendu par paire

Fixations pivotables à 360°

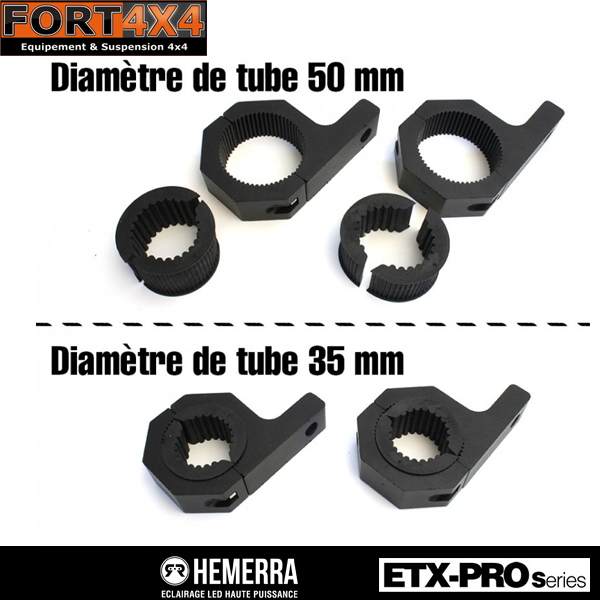

Fixation pour barre led.

La paire.

Marque Hemerra

Fixation pour tube, diamètre 35mm et 50mm

Fixation pour barre led sur tube diamètre 38mm

1,5 pouces

Marque Hemerra, vendu par paire

Fixations pivotables à 360°

Fixation pour barre led sur tube diamètre 41mm

1,6 pouces

Marque Hemerra, vendu par paire

Fixations pivotables à 360°

Fixation pour barre led sur tube diamètre 44mm

1,75 pouces

Marque Hemerra, vendu par paire

Fixations pivotables à 360°

Fixation pour barre led sur tube diamètre 76mm

3 pouces

Marque Hemerra, vendu par paire

Fixations pivotables à 360°

PHARE LED OFF-ROAD WORK-PRO 20W HEMERRA LONGUE PORTEE

20 watts LED = 80 watts halogène (ampoules classiques)

Le phare LED WORK-PRO™ Longue Portée est ultra compact .Il peut se monter trés facilement sur quad, 4x4, engins agricoles ayant des besoins de vision lointaine.

Sa fixation pivotante à 360° et de 90° vers l' arrière lui permet de se fixer sur un support horizontal ou vertical et de regler l'orientation du faisceau avec une grande precision.

• Puissance : 20 watts

• Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)

• Puissance d’éclairage : 2 100 lumens

• 4 LED en faisceau long. La géométrie et la surface reflechissante ont été étudiées pour émettre un faisceau concentré et de longue distance.

• Couleur lumière : 6 000 K (lumière du jour)

• Durée de vie des LED : 30 000 heures

• Dimension (Largeur x Hauteur x Profondeur) : 8,3cm x 7,5cm x 8,0cm

• Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)

PHARES LED WORK-PRO 20W HEMERRA AVEC KIT FIXATION PONTET POUR QUAD OU MOTO

WORK-FIX 20 : Le moyen le plus effiace pour équiper son quad cross ou sa moto

40 watts LED = 160 watts halogène (ampoules classiques)

PHARE LED OFF-ROAD WORK-PRO 20W HEMERRA FAISCEAU LARGE

20 watts LED = 80 watts halogène (ampoules classiques)

Le phare LED WORK-PRO™ Longue Portée est ultra compact .Il peut se monter trés facilement sur quad, 4x4, engins agricoles ayant des besoins de vision lointaine.

Sa fixation pivotante à 360° et de 90° vers l' arrière lui permet de se fixer sur un support horizontal ou vertical et de regler l'orientation du faisceau avec une grande precision.

• Puissance : 20 watts

• Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)

• Puissance d’éclairage : 2 100 lumens

• 4 LED en large. La surface reflechissante est constitué de micro alveole permettant de diffuser le faisceau le plus largement possible sans perte de lumière (contrairement aux éclairage classiques qui utilise une vitre floutée pour diffuser le faisceau)

• Couleur lumière : 6 000 K (lumière du jour)

• Durée de vie des LED : 30 000 heures

• Dimension (Largeur x Hauteur x Profondeur) : 8,3cm x 7,5cm x 8,0cm

• Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)

PHARES LED WORK-PRO 20W HEMERRA AVEC KIT FIXATION PONTET POUR QUAD OU MOTO

WORK-FIX 20 : Le moyen le plus effiace pour équiper son quad cross ou sa moto

40 watts LED = 160 watts halogène (ampoules classiques)

PHARE LED OFF-ROAD WORK-PRO 45W HEMERRA FAISCEAU COMBINE

45 watts LED = 180 watts halogène (ampoules classiques)

Avec ses 4725 lumens, le phare LED WORK-PRO™ 45 propose une puissance lumineuse dépassant de loin les éclairages classique à ampoules. Il peut se monter trés facilement sur SSV, 4x4, quads et tous type d'engins ayant besoin de voir parfaitement de loin comme de près.

Sa fixation pivotante à 360° lui permet de se fixer sur un support horizontal ou vertical et de régler l'orientation du faisceau avec une grande precision

• Puissance : 45 watts

• Tension d’alimentation : de 10 à 30 volts (compatible batteries 12V et 24V)

• Puissance d’éclairage : 4 725 lumens

• • 14 LED. Afin de ne perdre aucune lumière, l'orientation du faisceau est réalisé directement par la vitre du phare. La surface en cercle devant chaque LED permet d'orienter pres de 60% de l'énergie lumineuse en longue portée. Le reste de la surface de la vitre oriente le faisceau vers l'extérieur. Ce qui permet de disposer d'un éclairage à la fois longue portée et vision large.



• Couleur lumière : 6 000 K (lumière du jour)

• Durée de vie des LED : 30 000 heures

• Dimension (Largeur x Hauteur x Profondeur) : 11,8cm x 13,6cm x 6,6cm

• Indice d’étanchéité : IP68 (totalement étanche à la poussière et protégé contre les effets de l'immersion au delà de 1 mètre de profondeur)
